Descripción
SideKick64, por Frenetic.
El SideKick64 es un cartucho multiusos, «definido por software», es decir, utiliza un firmware corriendo en una Raspberry Pi, y esto le permite darle a tu C64 multiples funcionalidades extra:
- Cartucho universal. Te permite ejecutar .CRT directamente desde una microSD
- Cargado de D64. Sin necesidad de floppy real
- Lanza PRG directamente desde el cartucho
- Emulacion de SID: La salida de audio va por HDMI y se puede escuchar con un adaptador HDMI a AV. Hasta 8 SIDs lo que te permite escuchar The Tuneful Eight sin una Ultimate64.
- Con una VIC-20 hasta podes sacar el video por HDMI.
- En modo C128, Function Roms sin abrir la maquina para reemplazar el U36
- GeoRAM para GEOS
- muchas funciones mas
ver la página del proyecto en https://github.com/frntc/Sidekick64 para toda la funcionalidad.

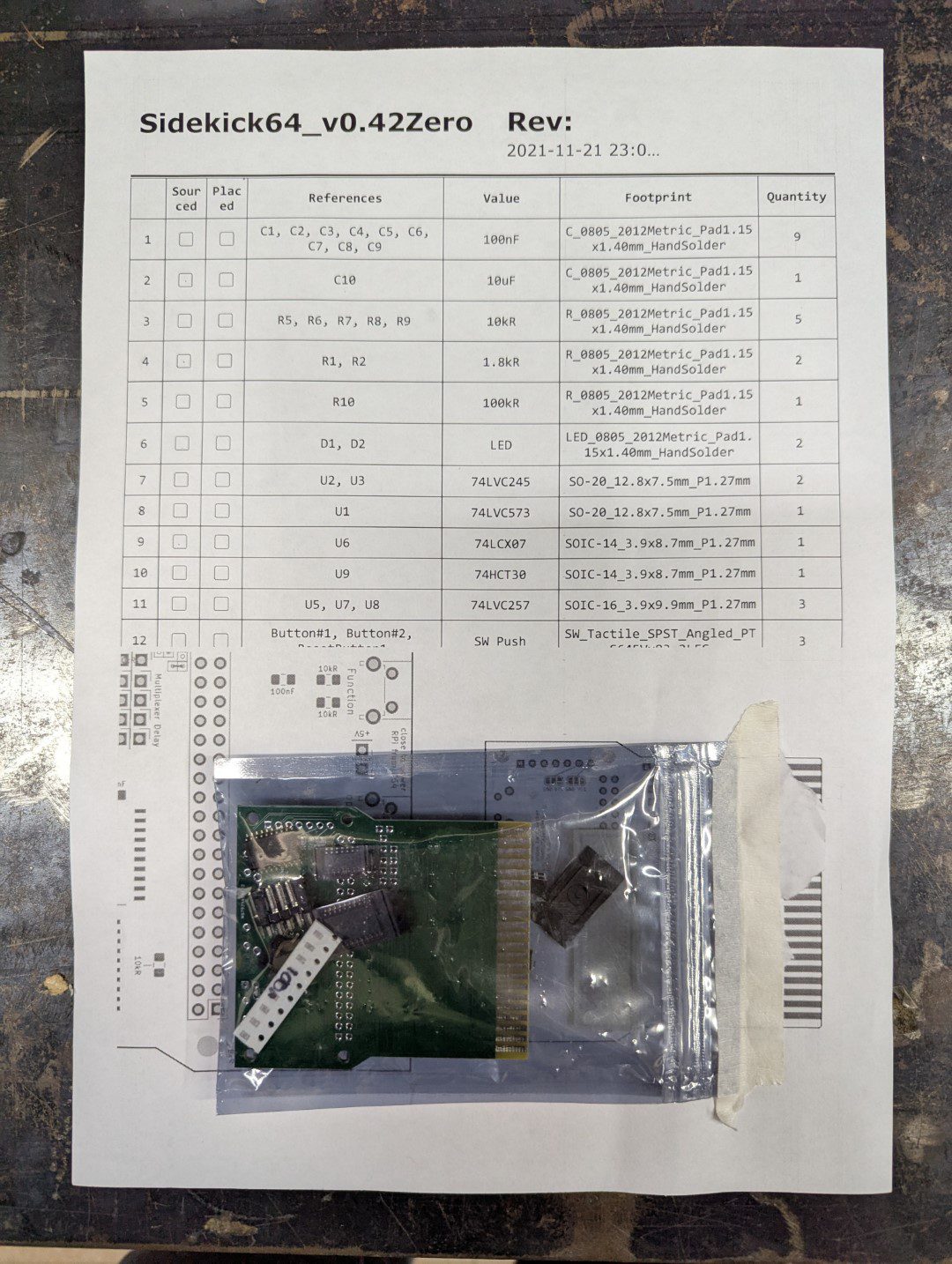

Contenido del kit
El kit básico incluye:
- PCB
- Componentes SMD (IC, resistencias, etc)
- Componentes THT (zócalos, botones, LEDs)
Como opcionales (si hay stock):
- Raspberry Pi Zero 2W
- Case impreso en 3D
Armado y probado
También ofrecemos el kit completamente armado y probado, aunque esto puede demorar según disponibilidad, hasta 48hs.
Instrucciones para el armado
Recomendamos leer completamente la página del proyecto antes de comenzar. Hay muchísima información para leer.
- Antes que nada, usar una pulsera antiestática o algún otro método para descargar la estática
- Montar los componentes SMD. Podés utilizar pasta de soldar, drag soldering, o el método que prefieras.
- Soldar el conector de la Raspberry Pi y los botones
- Verificar TODAS las soldaduras con una lupa. Asegurate que no haya pines flojos ni en corto.
- Soldar los pines macho a la Raspi y enchufarla al conector. Ojo con la orientación.
- Preparar la microSD. Debe contener una sola partición, formateada en FAT32. Debes descomprimir el archivo de release (RAD_Firmware.xxx.zip) de acá: https://github.com/frntc/RAD/release directamente en la SD
- Colocar SD en el cartucho, enchufar el cartucho, y conectar fuente MicroUSB a la raspberry. Espera un par de segundos a que arranque
- Al encender la C64, debería aparecer inmediatamente el menu de SideKick y podrás empezar a utilizarlo

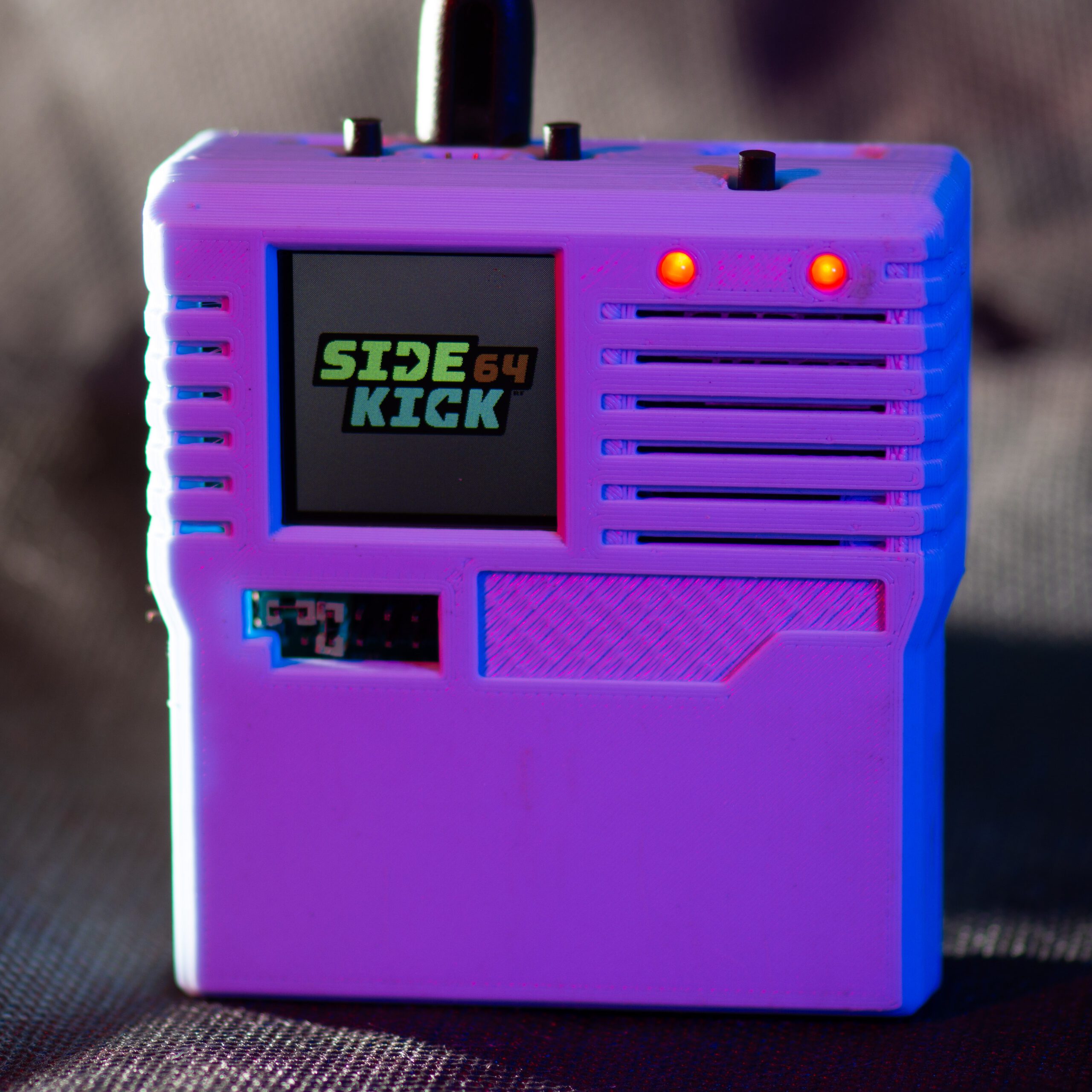

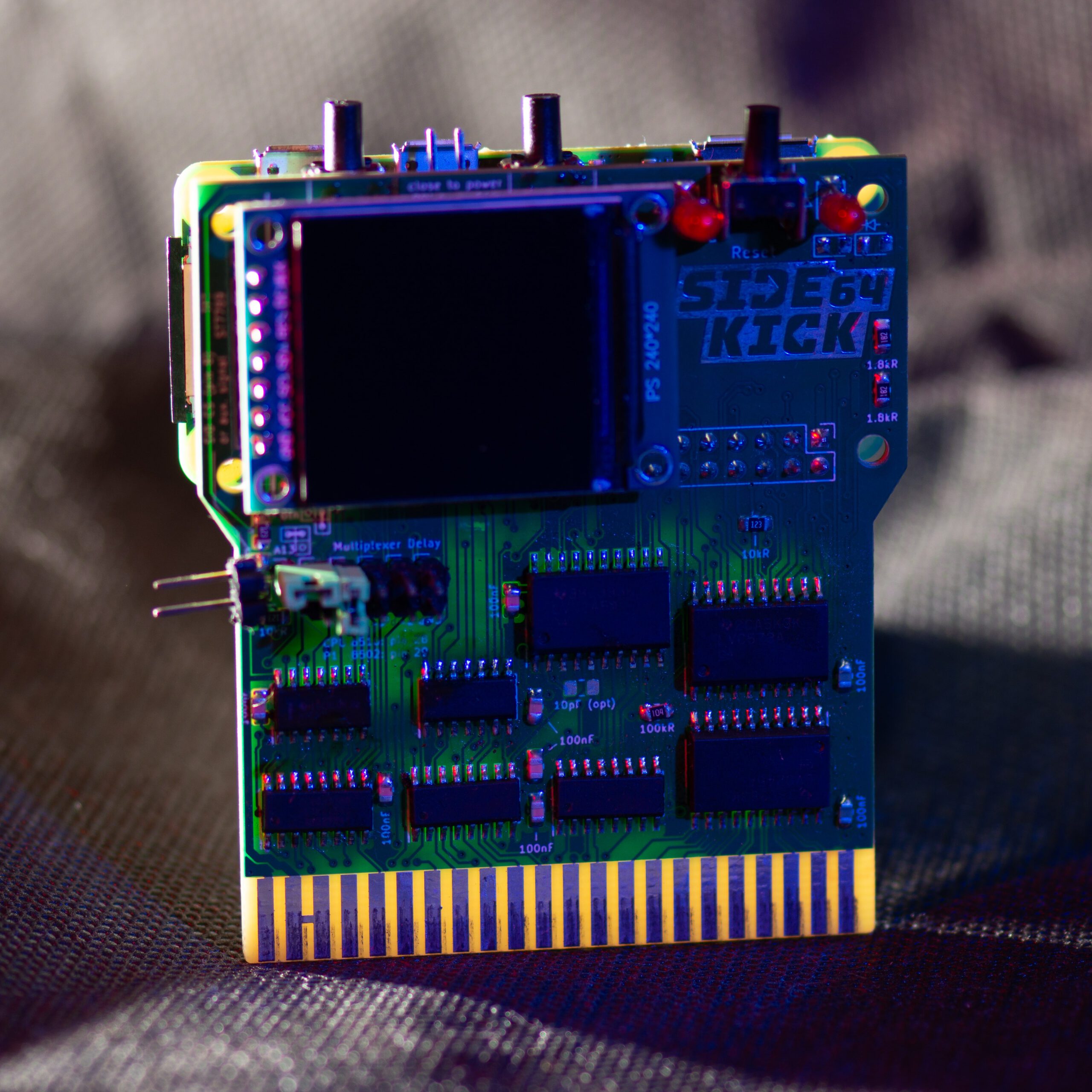

Opción display y case
Si compraste la opcion de display y case, la forma mas facil de colocar el display es:
- Tomar nota del pinout del display, algunos empiezan con GND, VDD. Otros con VDD, GND.
- Colocar el case contra la mesa
- Ubicar el display sobre la ventana.
- Colocar la placa del Sidekick encima. Mover el display para que coincida con los agujeros
- Darle unos golpecitos contra la mesa para asegurarse que este todo alineado
- soldar dos pines del display. Se puede levantar y verificar que esté alineado en la ventanita
- Finalizar de soldar los pines, y soldar los puentes de alimentacion
- Soldar los puentes correspondientes a los pines de alimentacion con los pads de VDD y GND segun corresponda
