RAD Expansion Unit – Kit para armar

Descripción

RAD Expansion unit, por Frenetic.

El RAD Expansion Unit es un emulador del Commodore REU, una expansión de RAM originalmente para la Commodore 128 pero también compatible con C64. Debido a su alto costo en los 80s no tuvo grandes ventas, y no se hizo mucho software que haga uso de esto. Pero uno de los «trucos» que realiza la REU es DMA, es decir, puede escribir directamente a la memoria de la C64 a altísima velocidad, sin pasar por la CPU.

En años recientes esto fue utilizado para desarrollar algunos juegos y demos que hacen uso del DMA. Dos grandes ejemplos de esto son los NUVIEs, pequeñas peliculas que pueden ser reproducidas desde una REU, y el port de Sonic The Hedhehog, el clásico de SEGA.

Página del proyecto: https://github.com/frntc/RAD

Demostración

Contenido del kit

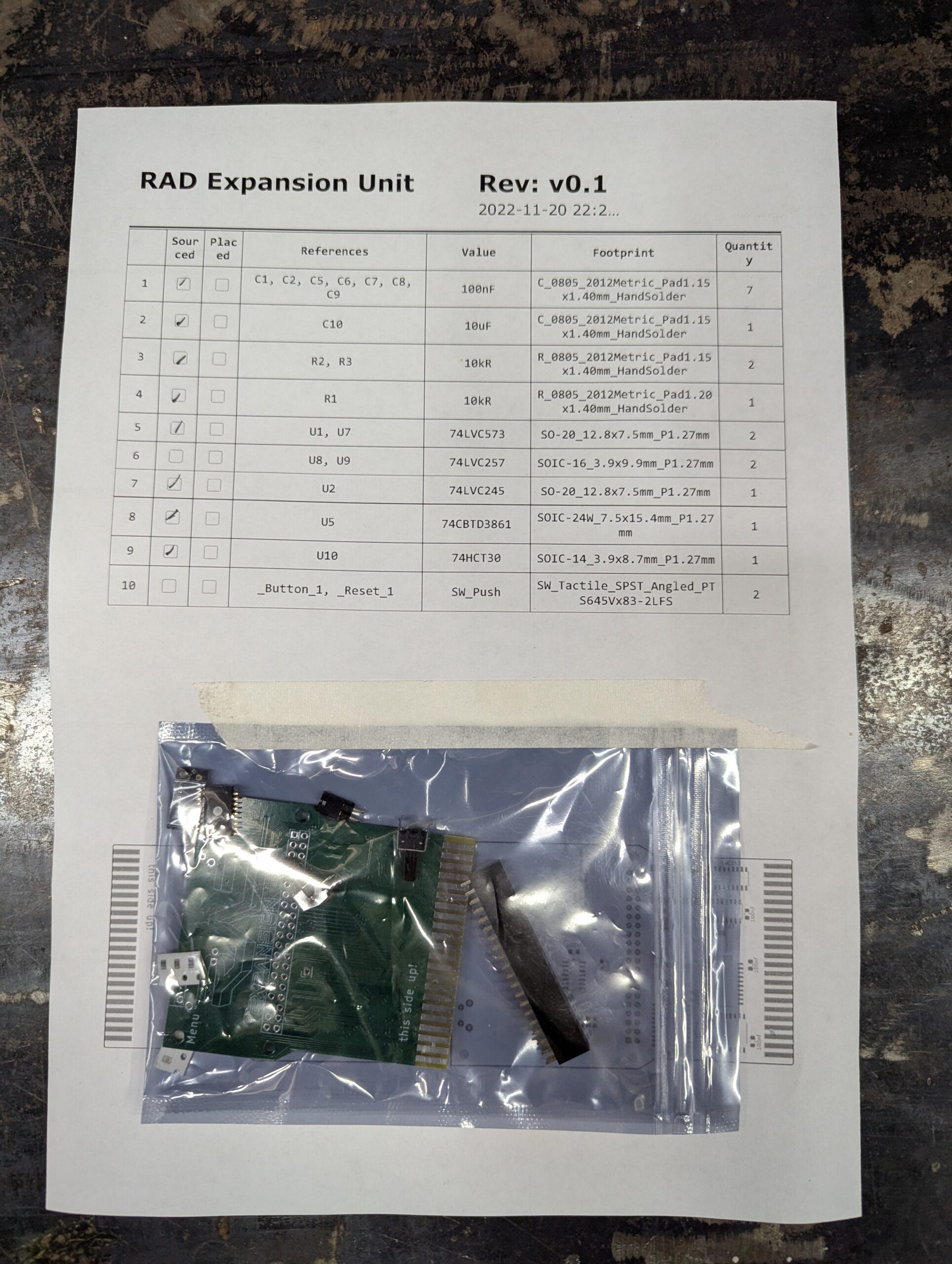

El kit básico incluye:

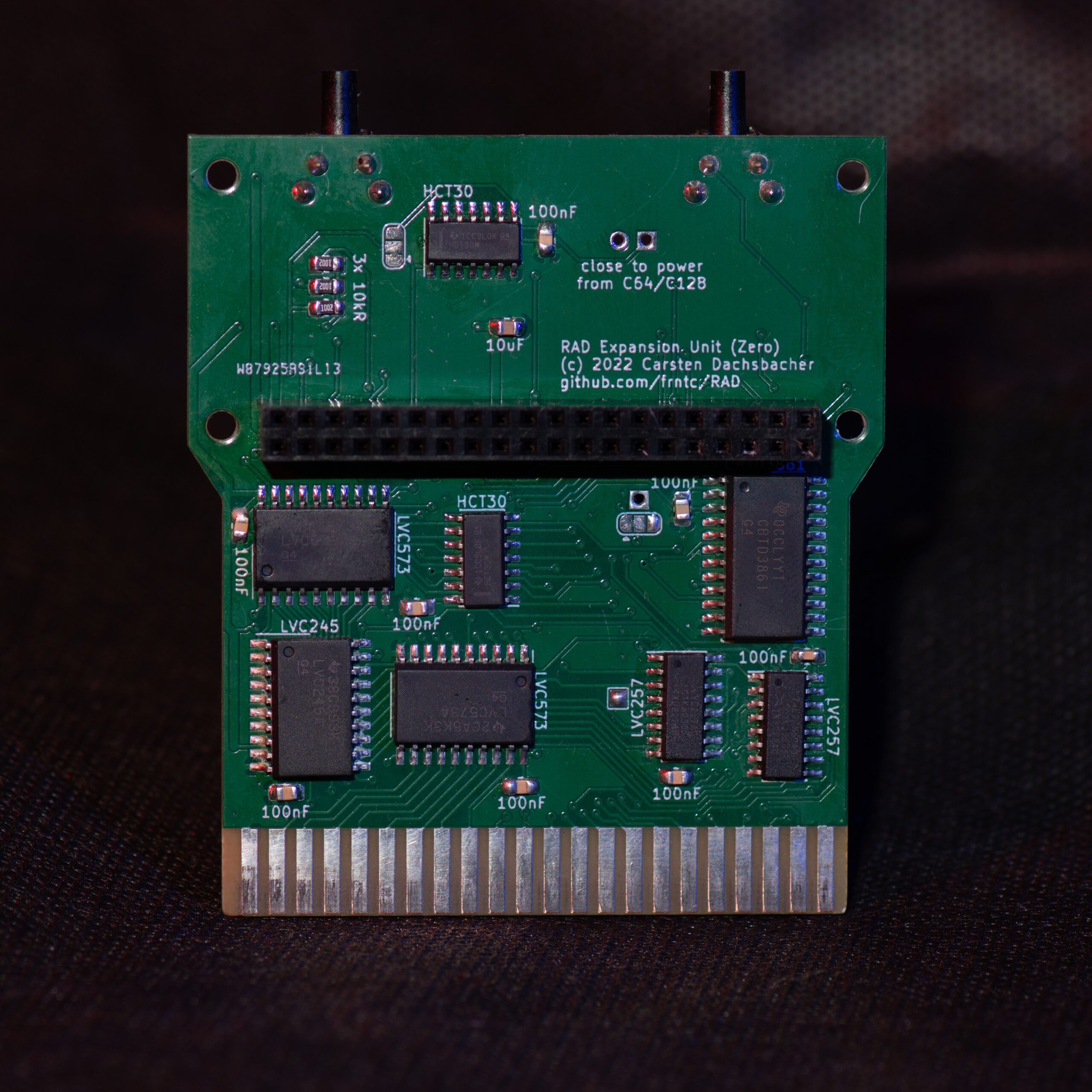

• PCB
• Componentes SMD (IC, resistencias, etc)
• Componentes THT (zócalos, botones, LEDs)

Como opcionales (si hay stock):

• Raspberry Pi Zero 2W

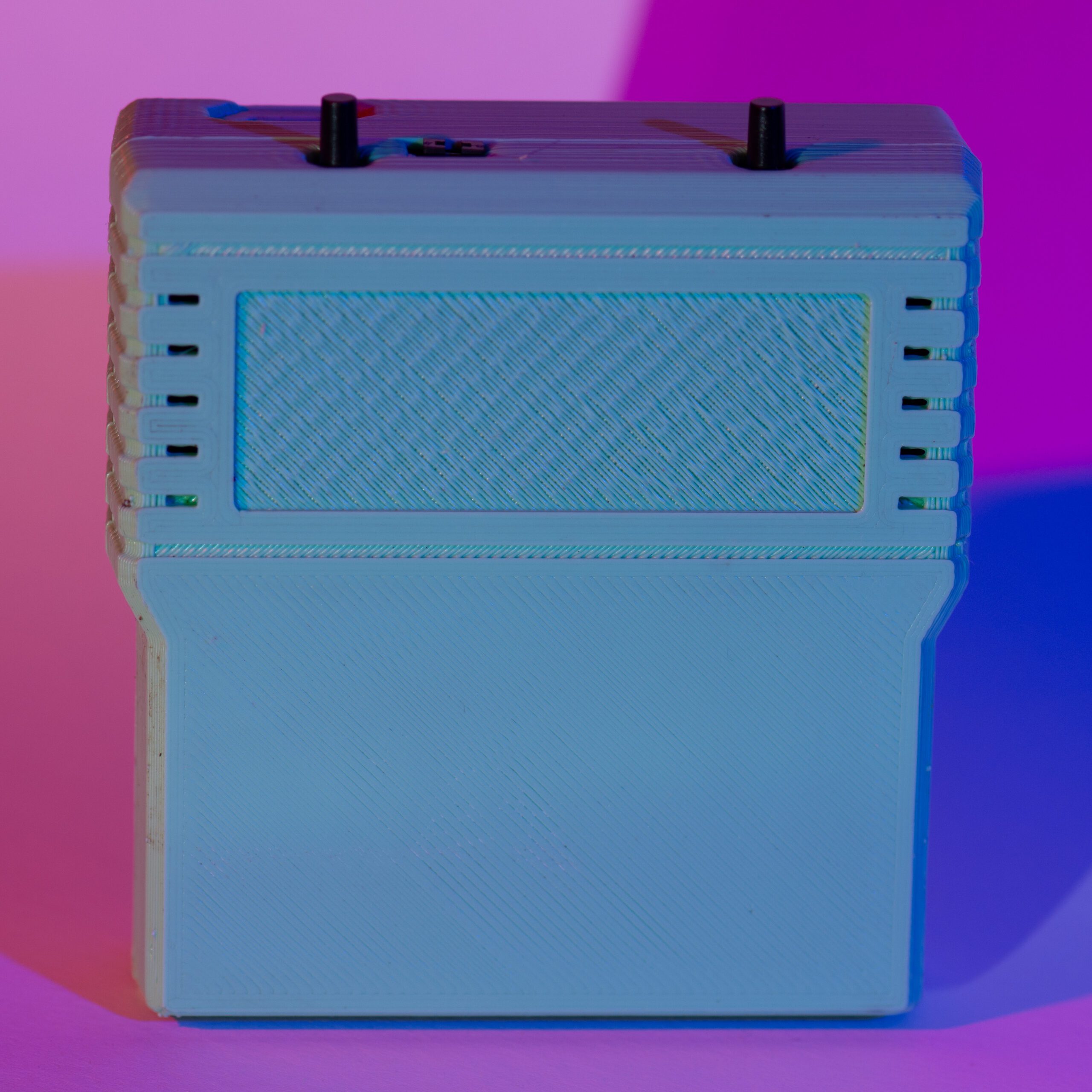

• Case impreso en 3D

Armado y probado

También ofrecemos el kit completamente armado y probado, aunque esto puede demorar según disponibilidad, hasta 48hs.

Instrucciones para el armado

Recomendamos leer completamente la página del proyecto antes de comenzar. Hay muchísima información para leer.

1. Antes que nada, usar una pulsera antiestática o algún otro método para descargar la estática
2. Montar los componentes SMD. Podés utilizar pasta de soldar, drag soldering, o el método que prefieras.
3. Soldar el conector de la Raspberry Pi y los botones
4. Verificar TODAS las soldaduras con una lupa. Asegurate que no haya pines flojos ni en corto.
5. Soldar los pines macho a la Raspi y enchufarla al conector. Ojo con la orientación.
6. Preparar la microSD. Debe contener una sola partición, formateada en FAT32. Debes descomprimir el archivo de release (RAD_Firmware.xxx.zip) de acá: https://github.com/frntc/RAD/release directamente en la SD
7. Colocar SD en el cartucho, enchufar el cartucho, y conectar fuente MicroUSB a la raspberry. Espera un par de segundos a que arranque
8. Al encender la C64, debería aparecer inmediatamente el menu de RAD y vas a escuchar música.

Problemas frecuentes

• El problema mas frecuente son glitches gráficos en el menú. Se ven como pixels que parpadean al azar, o incluso. Esto ocurre a veces, a veces no. Depende de cada computadora. Debes apretar la tecla £ y verás el menu de timings. Intenta ajustar los valores hasta que todos los glitches desaparezcan. Este proceso a veces es bastante tedioso.
• También puede pasar que no arranque. En este caso solo verás el arranque normal de la C64. Puede deberse a un problema con la SD. Conecta un monitor a la raspberry pi y verifica que arranque correctamente. Debes ver un texto que empieza con la palabra Circle. Si no aparece, verifica la SD
• Si se cuelga durante la reproduccion de NUVIEs o durante juegos puede ser un problema de timings, o de alimentacion de la raspi.
• Si usas un acelerador como JiffyDOS, desactívalo. No he podido reproducir NUVIEs con JiffyDOS activado
